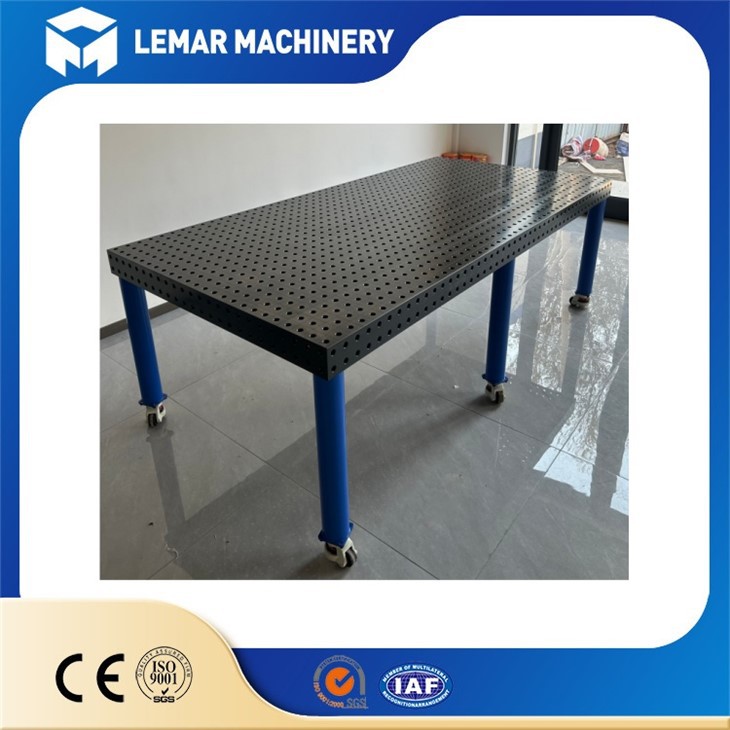

3D-svetsbord för hög produktivitet
Användning: Svetsning och montering
Process: CNC-bearbetning
Ytbehandling: Normal/nitrerad
Typ: 3D
Märke: Lemar
produktintroduktion
|
3D-svetsbord för hög produktivitet |
3D-svetsbordet för hög produktivitet är ett modulärt, hög-precisions- och flexibelt svetsfixtursystem designat specifikt för svetsscenarier. Dess kärnvärde ligger i att avsevärt minska övergångstiden, förbättra svetsnoggrannheten och effektiviteten och minska de totala kostnaderna. Det är en kärnutrustning för tillverkning av många-sorter, små-satser och hög-precisionssvetsning.
Stor företagsskala
bred tillämpning av teknik
anpassade tjänster av hög-kvalitet
Hög kvalitet
avancerad utrustning
professionellt team
en enda-lösning
Produktserie
D16-serien
Håldiameter: φ16.065–φ16.149 mm
Rutnätsdelning: 50×50 mm (±0,05 mm)
Bordstjocklek: 14–17 mm
Lastkapacitet: Standard 2T, Ram 5T
Planhet: 0,1 mm/m
Användning: Små precisionsdetaljer, plåt, små -varianter
D28-serien
Håldiameter: φ28.065–φ28.149 mm
Rutnätsdelning: 100×100 mm (±0,05 mm)
Bordstjocklek: 23–27 mm
Lastkapacitet: Standard 2–5T, Heavy Duty 10T+
Planhet: 0,1 mm/m
Användning: Tung utrustning, stora konstruktionsdelar, robotsvetslinjer
| Mått (längd × bredd) | Bänkskiva material | Färdig yta |
| 1000 × 1200 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 1000 × 1500 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 1000 × 2000 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 1200 × 2000 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 1200 × 2400 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 1200 × 3000 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 2000 × 2400 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 1500 × 2000 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 1500 × 2400 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 1500 × 3000 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 2000 × 2400 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 2000 × 3000 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 2400 × 3000 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
| 4000 × 2000 mm | HT300/Q355 | 5 ytor (precisionsbearbetning) |
Produktvideo
Kärnstruktur och sammansättning
- Grundläggande plattform (bordsskiva)
Material: Hög-hållfast gjutjärn (HT200/HT250) eller Q355 stålplåt, hög styvhet, vibrationsbeständighet och slitstyrka.
Yta: Täckt med standardpositioneringshål (φ28mm, etc.) eller T-slitsar, hålavstånd/slitsavstånd 50/100mm (industristandard), bildar ett rutnätskoordinatsystem.
Noggrannhet: Planhet Mindre än eller lika med 0,05 mm/m, hålsystemets repeterbarhet ±0,01~0,05 mm.
Specifikationer: Vanliga storlekar 1000×2000, 1500×3000, 2000×4000 mm, expanderbara genom att skarva flera enheter.
- Funktionell fixturmodul (kärnkomponenter)
Positionering: Positioneringsstift, positioneringsblock, vinkellinjaler, fyrkantiga lådor, referensblock.
Fastspänning: Snabbklämmor, skruvklämmor, tryck-dragklämmor, snabblåsstift.
Stödkomponenter: Justerbara stödfötter, V-block, tiltstöd, förlängningsarmar.
Hjälpkomponenter: Roterande arbetsbord, lutningsmekanism, magnetiska klämmor, vakuumsugkoppar.
Alla moduler har standardiserade gränssnitt, vilket möjliggör snabb installation, montering och demontering var som helst på arbetsbordet.
Kärnfördelar
1. Hög precision, stabil kvalitet (kärnkvalitet)
- Exakt positionering: Hålpositioneringsfel Mindre än eller lika med 0,05 mm, vilket säkerställer stabila arbetsstyckesdimensioner och geometriska toleranser.
- Deformationsdämpning: Styvt bord + klämning med flera-punkter minskar avsevärt den termiska svetsdeformationen, vilket sänker defektfrekvensen med 20 %+.
- Konsekventa svetsar: Fast arbetsstyckets ställning underlättar plattsvetsning/skeppsformad svetsning, vilket förbättrar svetsens enhetlighet och styrka.
2. Kostnadsminskning, effektivitetsförbättring, hög avkastning (kärnekonomi)
- Verktygskostnader: Minskar investeringar i dedikerade fixturer med 60 %+, vilket eliminerar behovet av stor-lagring av dedikerade verktyg.
- Produktionseffektivitet: Svetseffektiviteten ökade med 30 %–50 %, vilket ökar den årliga produktionskapaciteten för en enskild produktionslinje med 1,5 gånger.
- Återanvändbarhet på lång sikt: Standardmoduler är hållbara och återanvändbara, med en livscykelkostnad som är mycket lägre än dedikerade verktyg.
Miljöskydd och verkstadskompatibilitet
Kompatibel med automation och anpassad till smart tillverkning
- 3D-svetsbordet för hög produktivitet kan integreras direkt med svetsrobotar, lägesställare och tiltbord för att bilda automatiserade svetsenheter.
- 3D-svetsbordet för hög produktivitet stöder integration med CAD/CAM/PLM, vilket möjliggör virtuell verktygsdesign, simulering och digital hantering.
- Den är lämplig för 24/7 kontinuerlig produktion, vilket minskar beroendet av manuellt arbete.
Hållbar och lättskött
- Gjutjärnsskivan är slag-beständig och slagg-beständig, med ytbehandlingar inklusive nitrering/härdning för slitstyrka och rostskydd.
- Den modulära designen är standardiserad, vilket gör den enkel att rengöra, byta ut och kalibrera, vilket resulterar i låga underhållskostnader.
Förpackning och logistik
Om oss
varför välja oss
WUXI LEMAR MACHINERY EQUIPMENTS CO.,LTD
varför välja våra produkter
Med orubbligt engagemang för svetsutrustningsområdet, är vi engagerade i kvalitet och innovation.
Vi fokuserar på forskning, utveckling, tillverkning och service av 3D-svetsbord, med hög precision, hög stabilitet och hög flexibilitet för att förbättra svetseffektiviteten, minska produktionskostnaderna och säkerställa produktkvalitet för globala tillverkare.
Från design till produktion, från kvalitet till service, förfinar vi noggrant varje detalj, förtjänar förtroende genom professionalism och förbinder världen med vår styrka.
Vi ser fram emot att arbeta hand i hand med varje partner för att möjliggöra intelligent tillverkning med effektiva verktyg och bygga en pålitlig framtid för industrin.
