3D -svetarmaturbord

Material: Q355 stål/gjutjärn
Applikation: Svetsning och montering
Process: CNC -bearbetning
Yta: nitriderad/normal
Ben: Standardben
Typ: 3D
Varumärke: Lemar

Skicka förfrågan

Produktbeskrivning

3D-svetsfixttabell, även känd som 3D-modulär svetsplattform, hålsystem kombinerat svetsverktyg eller flexibel svetsplattform, är en högprecisionsverktygsutrustning baserad på exakta håluppsättningar (vanligtvis gängade hål eller otroliga hål arrangerade i ett rutmönster) och standardiserad modulär fixturkomponenter. Det används för att snabbt och exakt placera och klämma arbetsstycken för svetsning, montering, inspektion eller bearbetning.

Vår adress

505-1 No.8 Jiefang West Road, Liangxi District, Wuxi, Kina

Telefonnummer

+86 159 952 699 47

Evasummer@lemarmetal.com

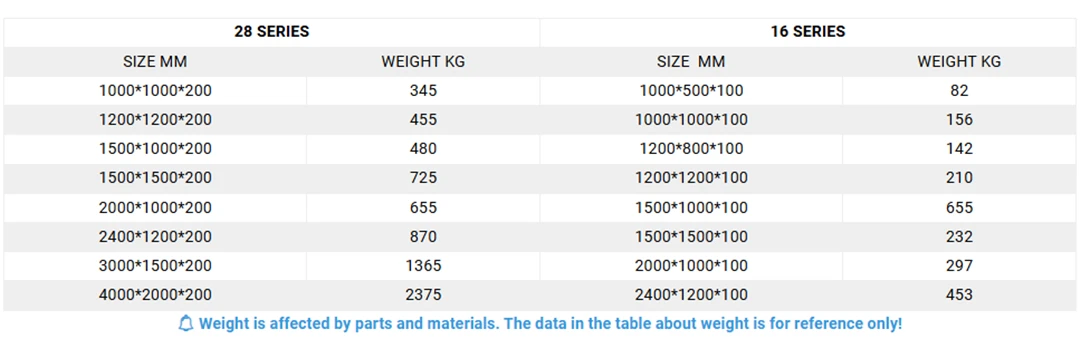

Produktparametrar

Welding Jig Table

Produktspecifikation

Betydande fördelar

jämfört med traditionella specialarmaturer

Extrem flexibilitet:

En plattform, flera användningsområden: Ett system kan användas för att svetsa otaliga olika produkter helt enkelt genom att ordna om komponenter.

Snabbbyte: Vid ändring av produkter är den tid som krävs för att demontera och återmontera fixturen extremt kort (från timmar till dagar till minuter till timmar), vilket gör det mycket anpassningsbart till moderna tillverkningsmetoder som kräver små partier och hög produktsortiment.

Hög repeterbarhet:

3D -svetsfixtur och alla komponenter har extremt hög bearbetningsnoggrannhet (vanligtvis når ± 0,05 mm eller högre).

Exakt koordinathålspositionering säkerställer konsekvent hög precision varje gång fixturen monteras, vilket säkerställer stabil och pålitlig produktkvalitet.

Betydande kostnadsminskning:

Minskade verktyg för verktygsutveckling: Inget behov av att utforma och tillverka dyra dedikerade fixturer för varje ny produkt.

Spara lagringsutrymme: Ett modulsystem kan ersätta ett helt lager fullt av dedikerade fixturer.

Minskad arbetstid: Förkortad fixturförberedelse och produktförändringstid förbättrar utrustningsanvändningen och produktionseffektiviteten.

Enkel design och felsökning:

Specialiserad simuleringsprogramvara (som de från varumärken som Bluco och Jergens) kan användas för att simulera fixturbyggnadsprocessen på en dator, verifiera genomförbarhet och generera en räkning av material och monteringsteckningar för att vägleda arbetare på plats.

Om designfel eller produktändringar behövs kan justeringar göras enkelt, med praktiskt taget inga skrotningskostnader.

3D -svetsfixtur är en oumbärlig flexibel verktygslösning i modern intelligent tillverkning. Genom Precision Hole System -plattformar och standardiserade modulkomponenter omvandlar den svetsarmaturer från "specialiserade" till "universal" och från "fixat" till "flexibel". Detta förbättrar kraftigt svarshastigheten, precisionen och effektiviteten i tillverkningsprocessen, vilket gör den till en viktig utrustning för att förverkliga produktionsläget för "små partier, flera sorter, hög kvalitet och korta leveranstider".
