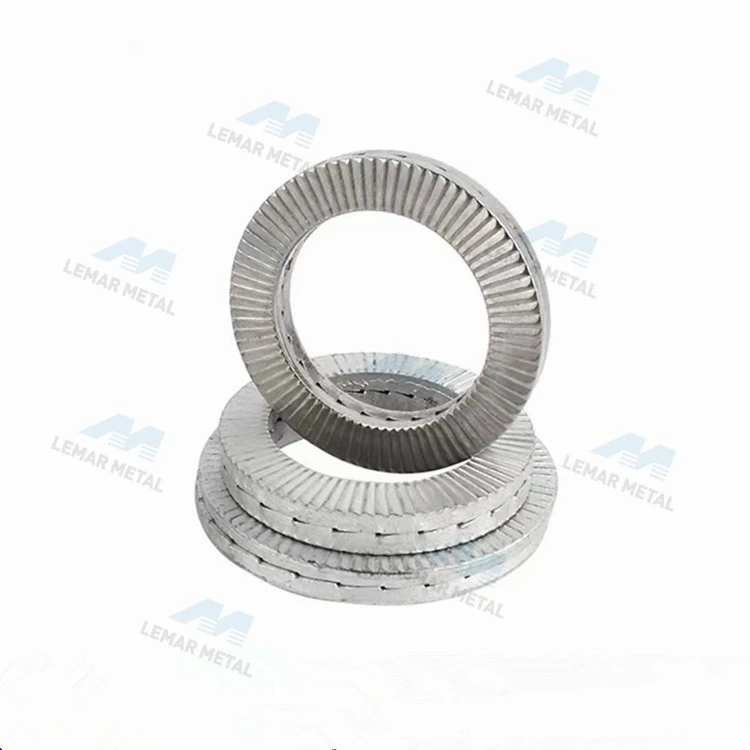

Dubbelstapel självlåsande brickor
Specifikation:M3-M42
Material: 65Mn
Modell:LM-1111
Produktbeskrivning
vår produkt
tvättmaskin
Dubbelstapel självlåsande brickor är ett mekaniskt fästelement som huvudsakligen används för att förhindra att fästelement lossnar på grund av yttre krafter som vibrationer, stötar och termisk expansion. Den består av två delar, var och en med en radiell konvex yta på utsidan och en fasad yta på insidan. Denna typ av tätningsbricka använder spänningen mellan de två brickorna för att uppnå de dubbla effekterna av att förhindra lossning och åtdragning.
Produktparameter
|
Bricka Storlek |
Passa trådspecifikationer |
D |
Dc |
(Tjocklek)H |
|
|
Metriskt system |
UNC |
||||
|
Enhet: Mm |
|||||
|
M3.4*7*2.2 |
M3 |
#5 |
3.4 |
7 |
2.2 |
|
M3.9*7.6*2.2 |
M3.5 |
#6 |
3.9 |
7.6 |
2.2 |
|
M3.9*9*2.2 |
M3.5 |
#6 |
3.9 |
9 |
2.2 |
|
M4.4*7.6*2.2 |
M4 |
#8 |
4.4 |
7.6 |
2.2 |
|
M4.4*9*2.2 |
M4 |
#8 |
4.4 |
9 |
2.2 |
|
M5.4*9*2.2 |
M5 |
#10 |
5.4 |
9 |
2.2 |
|
M5.4*10.8*2.2 |
M5 |
#10 |
5.4 |
10.8 |
2.2 |
|
M6.5*10.8*2.2 |
M6 |
6.5 |
10.8 |
2.2 |
|
|
M6.5*13.5*2 |
M6 |
6.5 |
13.5 |
2 |
|
|
M7.2*11.5*2.2 |
1/4 |
7.2 |
11.5 |
2.2 |
|
|
M7.2*13.5*2.2 |
1/4 |
7.2 |
13.5 |
2.2 |
|
|
M8.7*13.5*2 |
M8 |
5/16 |
8.7 |
13.5 |
2 |
|
M8.7*16.6*2 |
M8 |
5/16 |
8.7 |
16.6 |
2 |
|
M10.3*16.6*2 |
3/8 |
10.3 |
16.6 |
2 |
|
|
M10.3*21*2 |
3/8 |
10.3 |
21 |
2 |
|
|
M10.7*16.6*2 |
M10 |
10.7 |
16.6 |
2 |
|
|
M10.7*21*2 |
M10 |
10.7 |
21 |
2 |
|
|
M11.4*18.5*2.2 |
M11 |
7/16 |
11.4 |
18.5 |
2.2 |
|
M13*19.5*2 |
M12 |
13 |
19.5 |
2 |
|
|
M13*25.4*3 |
M13 |
13 |
25.4 |
3 |
|
Produktdetaljer och funktioner
Försiktighetsåtgärder vid installation och användning
När du installerar anti-lossningsbrickorna, vänd bara mot de inre fasade ytorna på de två brickorna och placera dem mellan muttern och anslutningsmaterialet. Efter att muttern har dragits åt är den radiella konvexa ytan på utsidan av antilossningsbrickan i bittillstånd med kontaktytorna i båda ändar. Under installationsprocessen finns det inget behov av att använda en momentnyckel, och pneumatiska verktyg kan användas. Anti-lossningsbrickor är dessutom engångsbrickor och använda brickor bör inte användas igen. Varje gång ett fäste byts ut bör en ny anti-lossningsbricka bytas ut samtidigt.
Arbetsprincip
Arbetsprincipen för denna anti-lossningsbricka är att de inre avfasade tandytorna under monteringen är relativt varandra och den yttre radiella konvexa ytan är i bittillstånd med kontaktytorna i båda ändar. När kopplingsdelen vibreras och bulten tenderar att lossna, tillåts endast de inre avfasade kuggytorna på de två brickorna att röra sig i förhållande till varandra, vilket genererar en lyftspänning och uppnår därmed en 100% låseffekt.
Fördelar
1) Förmåga att säkerställa att anslutningens klämkraft bibehålls under kraftiga vibrationer: Jämfört med fästelement som förlitar sig på friktion för att låsa sig, ger anti-lossningsbrickor högre säkerhetsprestanda.
2) Lätt att installera och demontera: Oavsett förspänning har DIN25201 antilossningsbrickor en bra låseffekt.
Fördelar
3) Har samma temperaturegenskaper som vanliga bultar/muttrar: Detta innebär att brickor som inte lossnar kan fungera normalt i olika temperaturmiljöer.
4) Återanvändbar: Till skillnad från engångsprodukter kan anti-lossningsbrickor användas flera gånger, vilket minskar kostnaderna.
5) Stark anpassningsförmåga: Lämplig för komplexa miljöer som stora/långa hål, belagda ytor eller mjuka material (som aluminium).
